可搬型ゲートモニタ MODEL52-1シリーズ

MODEL52-1シリーズの概要

 MODEL52-1シリーズは、可搬型のゲートモニタです。平常時は車輪付きのケースに保管します。人への放射能汚染検査が必要な緊急時は、本装置の出番です。
 総重量は45kgですが、車輪付きのケースに入っているので、一人でも装置の運搬を行うことができます。組立も容易で、標準5分で完了できます。事前にアラーム設定した数値に達すると、検出器の場所を示す赤色LEDが点灯し、アラーム音が鳴動するので、汚染箇所の特定に便利です。また、AC電源のない場所でも、単一電池×3本で約28時間動作します。電池を6本使用した場合は、69時間の動作です。
 検出器間の幅(内寸)が81cmあるMODEL52-1-1であれば、車椅子の通行も可能です。
 また、オプションの車モニタリングキットを使用すれば、車の放射能汚染を検査することもできます。
 アメリカのFEMA規格に適合しています。


可搬型(車輪付き専用ケース、重量32kg(運搬時45kg))
簡単組立、分解(約5分)
AC電源のない場所で約28時間動作(単一電池3本の場合)
プラスチックシンチレーション検出器 168in3(2.75L)×4式



大型バス用には、片側に検出器を3式(合計6式)使用したMODEL52-1-6がご利用いただけます。
片側に検出器を1式(合計2式)での使用も可能です。

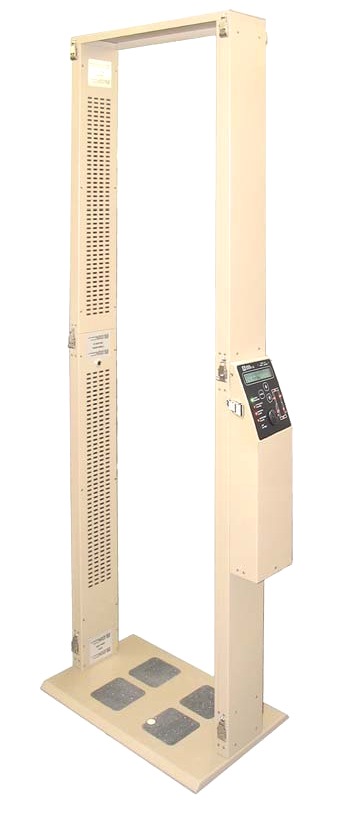

可搬型ゲートモニタ  MODEL52-1-1
MODEL52-1-1(4検出器タイプ)

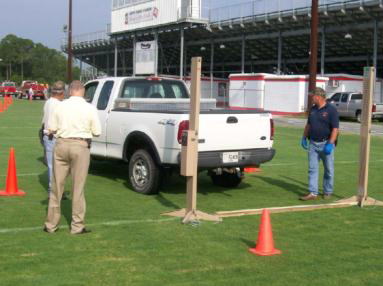

可搬型ゲートモニタ MODEL52-1 車モニタリングキット
車モニタリングキット設置例

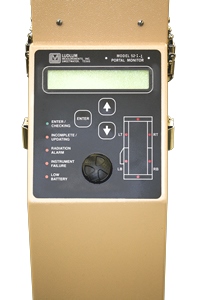

可搬型ゲートモニタ MODEL52-1操作パネル
操作パネル


製品仕様

検出器 プラスチックシンチレーション検出器 2.75L(168in3)×4セット(4検出器タイプ)
測定線種 β線、γ線
感度 1.0μCi(37,000Bq)のCs-137線源を、0.1μSv/hのBG下において検知(FEMA規格)
表示 2行×20文字液晶ディスプレイ BG計数率、BG値を超える標準偏差を表示
計数時間 0~20秒調節可能。
 LED表示 緑色ランプ;使用可能状態。放射線計測時は点滅。
黄色ランプ;測定未完了。
赤色ランプ;アラーム発生、機器不良
出力 RS232端子、リレーコネクタ
雨対策 透明ポリプロピレン製カバー ※カバー無で使用する防水バージョンもございます
寸法 外寸;H2112×W91×D45cm、内寸;H206×W81cm (MODEL52-1-1)
 電源 85-250VAC 50-60Hz DC12V
又は単一電池3本(約28時間動作、アラーム無状態)※単一電池6本で約69時間動作
 オプション  車モニタリングキット、外付けアラームライト、外付け赤外線センサ
 別バージョン  2検出器タイプ、6検出器タイプ、各防水タイプ(カバー不使用)
 使用温度範囲  -20~50℃
製造元 Ludlum Measurements Inc社(米)



Ludlum Measurements社は、アメリカテキサス州にある1962年創業の放射線機器総合メーカーです。
装置や検出器の設計、製造、校正まで、トータルで顧客をサポートする体制ができています。
販売代理店網が全世界にあり、弊社は日本の正規代理店です。
