水中サーベイメーター MODEL3001/MODEL133

水中サーベイメーターMODEL3001&MODEL133シリーズの特長

  • 水深30mまでの測定が可能!
     IP68の防水性能があるエネルギー補償形GM管検出器によって、水深30mまで測定可能です。
    ※1
  • 測定レンジに合わせてGM管検出器をセレクト可能!
    測定したいレンジに合わせて、最大4つのGM管検出器を交換して使用することができます。
    ※2
  • 自動バックライト付液晶ディスプレイ!
     暗い場所に行くと、自動的に液晶ディスプレイのバックライトが点灯します。
  • 約1kg(本体+検出器)の軽量で持ち運びに便利!
     本体の外装は強化プラスチックでとても軽いです。
  • オプションのソフトウェアを使えば、PCへのデータダウンロード可能!
     ハンドル部のデータ記録ボタンを押して、最大1000データを本体に記録、PCにダウンロードできます。

※1 水深100mで測定したい方は、こちらをご覧ください。
※2 使用する検出器が1つしかない時は、サーベイメーター本体にMODEL3000をご利用できます。

水中サーベイメーターの概要

 測定範囲に応じて、3種類の防水GM管検出器から最適な物をお選びいただけます。下記の表を参照ください。

 型式  133-2-1 133-4-1  133-6-1
 感度 100cpm/μSv/h  10cpm/μSv/h  1.8cpm/μSv/h
 直線性範囲※ 1μSv/h~40mSv/h  10μSv/h~500mSv/h   40μSv/h~10Sv/h
 エネルギー依存 60keV~3MeV  ±25% ±15%  ±15%
 バックグラウンド(0.1μSv/h) 12cpm  1cpm  ≦1cpm

※検出器ケーブル長が1mの場合の値です。検出器ケーブルが最大の30mの場合は、シグナルが弱くなるため測定範囲の上限値は下がります。例えば、MODEL133-6-1の場合で、約4Sv/hとなります。


サーベイメーター本体のMODEL3001は、4つの検出器のパラメーター設定を記録できます。よって、測定範囲の異なる検出器であっても、コネクタから付け替えるだけで、測定ができます。

サーベイメーター本体は強化プラスチック製のため軽量で、僅か0.9kgです。検出器を含んでも1kgにも満たないので、持ち運びが大変容易です。

液晶ディスプレイは、数値のデジタル表示の他、アナログバー表示もあり、感覚的に数値の変化を見ることができます。また、暗所ではバックライトが自動的に点灯するので大変便利です。

オプションのデータ記録機能があれば、ハンドル部のデータ記録ボタンを押せば、押した時点の値が記録されます。1000データまで記録することができます。

なお、海水中での使用する場合、検出器が塩分で腐食してしまうため長期間の連続測定には適していません。


 MODEL3001防水GM管検出器 MODEL133
         MODEL3001              MODEL133-6

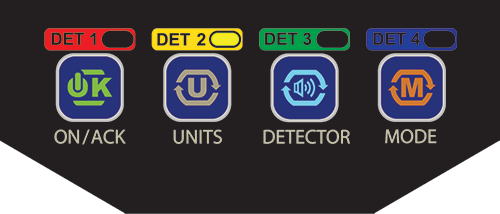

MODEL3001パネル

MODEL3001パネル部

製品仕様

サーベイメーター本体 MODEL3001

検出器 4つまで選択式
アラーム 計数率、線量率、スケーラーアラーム 75dB(60cm)
ディスプレイ 液晶ディスプレイ(3行、20mm高)、cpm、(μ)(m)Sv/h、低電圧表示、最大値
バックライト 自動バックライト機能あり、常時ONも可能
操作 ON/ACK;電源ON/OFF、アラーム音消去
MODE;モード切替(Normal、Max、Count)
DETECTOR;使用する検出器を選択
UNITS;使用する測定単位の変更
レスポンスタイム 自動;FAST又はSLOW、又は任意設定(1~60秒)
電源 アルカリ単3電池×4本 500時間動作(バックライト不使用の際)
温度範囲 -20℃~50℃
 耐環境性能 IP53、NEMA 4x
 寸法・重量 16.5×11.4×21.6cm・約0.9kg
製造元 Ludlum Measurements Inc社 (米)

GM管検出器 MODEL133シリーズ

測定範囲※ MODEL133-2-1;1μSv/h~40mSv/h
MODEL133-4-1;10μSv/h~500mSv/h
MODEL133-6-1;40μSv/h~10Sv/h
 ※検出器ケーブル長が1mの場合
動作電圧 550VDC
寸法・重量 直径2.5cm×10.2cm・約0.090kg
耐環境性能 IP68
ケーブル長 1m~30m(事前に指定要)
製造元 Ludlum Measurements Inc(米)


Ludlum Measurements社は、アメリカテキサス州にある、1962年創業の歴史ある放射線機器総合メーカーです。装置や検出器の設計、製造、校正まで、トータルで顧客をサポートする体制ができています。
 販売代理店網が全世界にあり、弊社は、日本の正規代理店の一つです。
